暂态录波型故障指示器
产品介绍：
暂态录波型故障指示器包括采集单元和汇集单元两部分。
采集单元利用〖智能传感器技术、信号处理技术、人工智能技术和信息通信技术，高精度实时在线监测配电网线路电流、对地电场，在线路状态发生异常改变时触发高采样录波，根据录波数据可实现配电网故障准确定位、故☆障过程回溯、线路异常状态提前预警，有效缩短线路故障恢复时间，切实提升配电网①运维水平。
汇集单元是采集单元与后台系统交互的桥梁，借助短距无线和远程无线混合组网技术，使该系统具备通道监视、切换及故障报警能力，支持系统↑诊断、自愈以及通信中断恢复后数据续传功能。
详细介绍

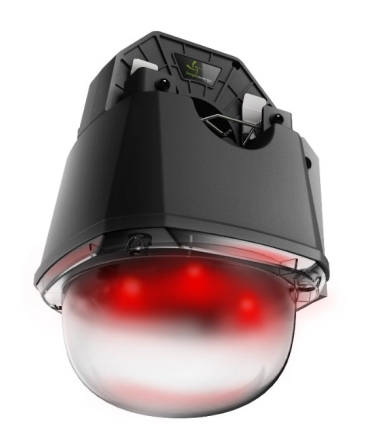

一、暂态录波型故障指示器采集单元
特性和优势 ● 小电流在线取电技↑术，无需电池（5A可满足全功率运行要求）；
● 先进电子式电流互感器，线路电流测量精度±1%；
● 精准识别线路工々况、对地电场高速录波(4kHz)，捕获故障瞬间暂态波形信号；
● 智能化检测线路故障，杜绝误动、拒动；
● 高精度(±100μs)无线时间同步实现三相电流、对地电场波形同步采集；
● 低功耗□无线双向通信，支持程序远程升级和维护；
● 带电安装、拆卸，IP67防护等级；
● 免维护设计，可远①程无线升级；
产品规格
● 先进电子式电流互感器，线路电流测量精度±1%；
● 精准识别线路工々况、对地电场高速录波(4kHz)，捕获故障瞬间暂态波形信号；
● 智能化检测线路故障，杜绝误动、拒动；
● 高精度(±100μs)无线时间同步实现三相电流、对地电场波形同步采集；
● 低功耗□无线双向通信，支持程序远程升级和维护；
● 带电安装、拆卸，IP67防护等级；
● 免维护设计，可远①程无线升级；
产品规格
| 适用的电力系统 | 额定频率 | 50Hz |
| 额定电压 | 6~35kV | |
| 工作电流 | 0~630A | |
| 适用导线线径 | 8~42mm（35~800mm2） | |
| 中性点接地方式 | 各种接地方式 | |
| 测量范围与精々度 | 线路电流 | 电流测量范围：0~630A， 测量精度：0~300A，±3A；300~630A，±1% |
| 对地电场 | 0~4095 | |
| 线缆温度 | –40℃～+85℃，±1℃ | |
| 自取电电量 | 0~100%，±0.5% | |
| 电池电压 | 0~3.6V，±2% | |
| 短距无线 通信指标 |
工作频率 | 470~510MHz |
| 发射功率 | ≤10mW（10dBm） | |
| 接收灵敏度 | ≥ -90dBm | |
| 通信速率 | 250kbps | |
| 通信距离 | ≤100m | |
| 网络拓扑 | 星形 | |
| 方向性 | 全向 | |
| 电源 | 电池容量 | 3.6V，8.5Ah |
| 自取电运行 | 线路电流5A | |
| 机械特性 | 尺寸（WxHxD） | 120mm x 129mm x177mm |
| 重量 | <1kg | |
| 防护等级 | IP67 | |
| 卡线机构抗拉力 | 垂直方向50N、沿线方向50N不位移 | |
| 装卸寿命 | >50次无损伤 | |
| 机械强度 （防震、跌落、振动） |
振动1级 倾斜跌落1米 |
|
| 使用寿命与保修 | 运行寿命 | >8年 |
| 电气寿命 | >2000次 | |
| 保修期 | 1 年 |

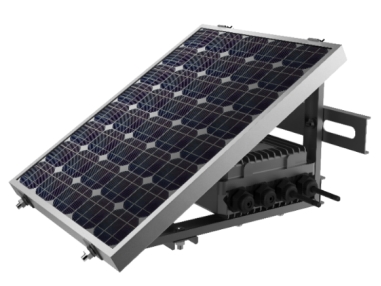

二、暂态录波型故障指示器采集单元
特性和优势 ● 高可靠电源系统，太阳能和免维护蓄电池主备供电；
● 短距无线和远程无线混合组网，实现主站与监测终端间的实时双向交互；
● 高精度(±100μs)三相无线时间同步；
● 三相合成获取暂态零ㄨ序电流、电场信号，实现接地故障就地精准检测、定位；
● GPS高精度(1us)授时，获得精确绝对时标；
● 具备通道监视、故障报警，系统诊断和自愈功能；
● 工业级设计，IP55防护等级，可远程无线维护和升级，支持短信管理。
产品规格
● 短距无线和远程无线混合组网，实现主站与监测终端间的实时双向交互；
● 高精度(±100μs)三相无线时间同步；
● 三相合成获取暂态零ㄨ序电流、电场信号，实现接地故障就地精准检测、定位；
● GPS高精度(1us)授时，获得精确绝对时标；
● 具备通道监视、故障报警，系统诊断和自愈功能；
● 工业级设计，IP55防护等级，可远程无线维护和升级，支持短信管理。
产品规格
| 短距无线 技术指标 |
工作频率 | 470~510MHz |
| 发射功率 | ≤10mW（10dBm） | |
| 接收灵敏度 | ≥ -90dBm | |
| 通信速率 | 250kbps | |
| 通信距离 | ≤100m | |
| 网络拓扑 | 星形 | |
| 方向性 | 全向 | |
| 无线通信 技术指标 |
网络接入 | 支持无线DDN（APN）/VPDN专网 |
| 网络认证 | 支持CHAP、PAP认证 | |
| 网络制式 | 支持GPRS/EDGE：900/1800 MHz； 支持WCDMA/HSPA：900/2100MHz |
|
| UIM/SIM卡 | 3V，抽屉式卡座安装 | |
| GPS授时模块 | 天线增益 | 26~28dB |
| 首次启动时间 | 35秒 | |
| 再次启动时间 | 1秒 | |
| 授时精度 | 1us | |
| 规约和协议 | 电力规约 | 支持DL／T 634.5 101-2002、DL／T 634.5 104-2002 |
| 网络安全 | 设备管理安全 | 支持区分用户类型登录：管理员，维护员 |
| 机械特性 | 尺寸（WxHxD） | 430mm x 261mm x414mm |
| 重量 | ≤ 5kg | |
| 外壳 | 铝合金结构，表面采用阳极氧化工艺 | |
| 防护等级 | IP55 | |
| 工作环境 | 工作温度 | -40 ~ +70 °C |
| 存储温度 | -40 ~ +70 °C | |
| 周围环境相对湿度 | 5%~95% (无凝露) |
