配电房智能在线监测系统
产品特点:
● 后备电源系统:包括电池、充放电◆管理单元、逆变器等 ;
● 光纤EPON设备:OLTffiONU ,及分光器;
● 智能门↓禁系统:远程遥控器、1C读卡器、报警探头、电锁等 ;
● 站所配》电终端(DTU)单元:可以集成】最多24条线路的三遥功能DTU ;
● 视频监控系统:包括视频监控、远程灯控、烟雾报警、水浸、IP语音对讲 ;
● 变压器优化运行装ξ置:满足一①个配电房2台、3台、4台变压器的情况。
详细介绍
1.概述
配电房监测常规仅仅实现电气监控功能,大部分处于监测盲区,急需实现火灾、水浸、入侵等安全隐患监测,达到可视化运行和安全综合监控的目的。因此,需要在配电房安装各种智能监测传感器,通过配电房智能在线监测系统实现配电房视频监控、烟雾报警、防洪监测、远程灯光控制、语音对讲等综合监测功能。
2.配电房智能在线监测系统方案
为满足配电房巡检管理的需要,可根据▅实际情况选择采用无线、光纤等通信方式,配备智能门禁、智能球机、红外感应、智能语音等监测传感①设备 ,实现对整个配电房集中监控统一管理,以及智能告警。帮助配电运维人员方便、安全、可靠、准确地对无人值守的配电房实现远程智能实时监控。

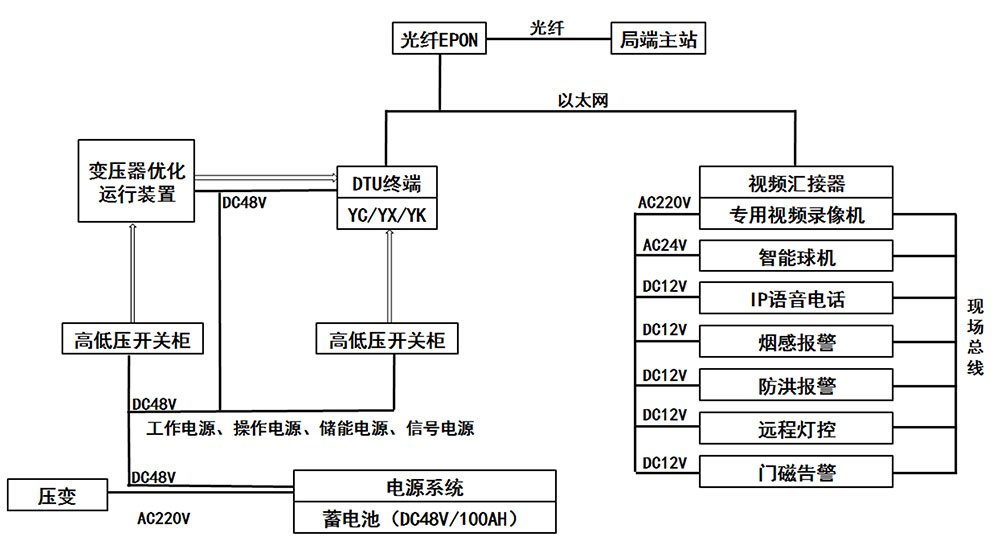

配电房智能在线监测系统方案(光纤通信为例)

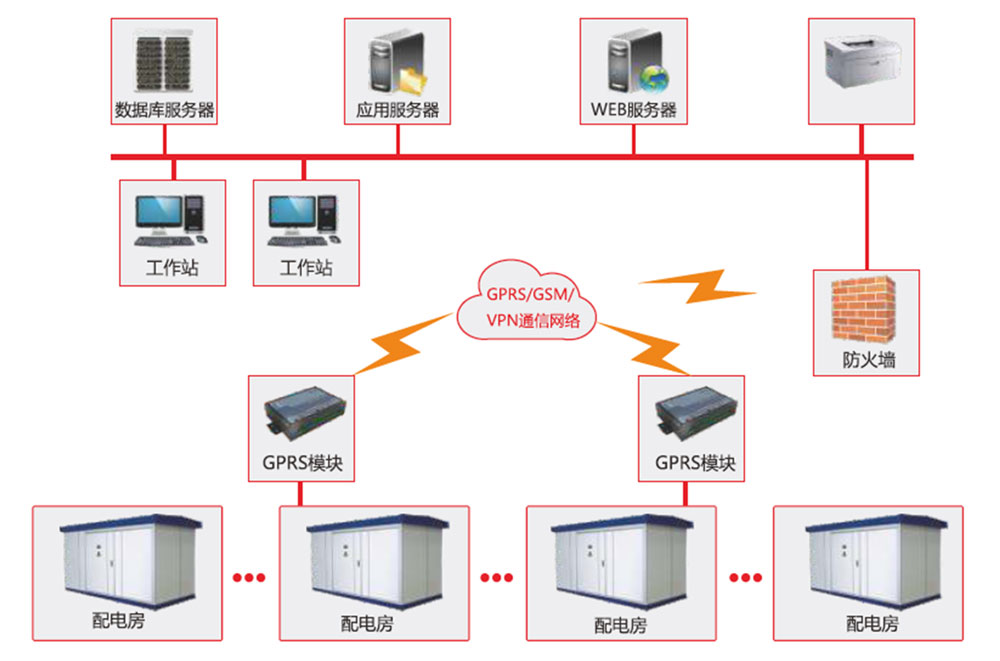

箱式配电房智能在线监测系统示意(可兼容LoRa、GPRS, 4G等通信)

配电房智能在线监测系统方案(光纤通信为例)
3. 箱式配电房智能在线监测系统示意图

4.配电房智能在线监测系统设备构成
序号 | 子系统(装置)名称 | 数量 | 说明 |
1 | 站所配电终端(DTU)单元 | 1套 | 可以集成最多24条线路的三遥功能DTU |
2 | 视频监控系统 | 1套 | 包括视频监控、远程灯控、烟雾报警、水浸、IP语音对讲 |
3 | 智能门禁系统 | 1套 | 远程遥控器、1C读卡器、报警探头、电锁等 |
4 | 变压器优化运行装置 | 1台 | 满足一个配电房2台、3台、4台变压器的情况 |
5 | 后备电源系统 | 1套 | 包括电池、充放电管理单元、逆变器等 |
6 | 光纤EP ON设备 | 1套 | OLT和ONU ,及分光器 |
